馬達絕緣架插入機標準作業流程
品名:馬達絕緣架插入機
動力源:氣壓缸
選配裝置:光柵感測器、實體柵欄
儀器設備檢查
檢查時機:每日開機
檢查項目:
項次 |
內容 |
檢查要點 |
不良處理說明 |
1 |
輸入電源 |
電源指示燈是否亮起。 |
A1 |
2 |
氣壓錶 |
壓力值是否正確。 |
A2 |
3 |
按鈕 |
是否正常作用。 |
A3 |
4 |
氣壓三點組合 |
濾清器及加油霧器檢查 |
A4 |
5 |
氣壓缸 |
是否正常作用。 |
A5 |
不良處理說明:
項次 |
可能異常及原因 |
處理辦法 |
A1 |
未正常供電 |
用三用電錶確認是否有電源進入。 |
開關故障 |
更換新開關。 |
|
燈號故障 |
更換新的燈號。 |
|
保險絲燒毀 |
更換新的保險絲。 |
|
電源線脫離 |
重新將電源線鎖附或插好。 |
|
A2 |
空壓機未開啟 |
啟動空壓機。 |
氣壓管線漏氣 |
更換氣壓管線。 |
|
壓力不足 |
空壓機規格容量不足,需更換。 |
|
壓力不正確 |
調壓氣未調整到正確範圍內。 |
|
氣壓三點組合故障 |
更換新的氣壓三點組合 |
|
A3 |
接觸不良 |
更換新品。 |
接線脫落 |
重新接線鎖附。 |
|
其它 |
更換新品。 |
|
A4 |
濾清器積水 |
轉開放水螺絲,清空積水。 |
加油霧器油量不足 |
添加潤滑油。 |
|
漏油 |
油杯破損,更換新品。 |
|
漏氣 |
油封破損或螺絲束帶未封緊,更換油封及束帶。 |
|
調壓器失效 |
更換新品。 |
|
氣壓錶失效 |
更換新品。 |
|
A5 |
作動不順 |
三點組合加油霧器油量不足,或潤滑不足。 |
漏氣 |
內部油封破損更換。 |
|
未到定位 |
壓力不足。 |
|
感測器位置偏移,重新調整。 |
||
異物卡住。 |
||
電磁閥不切換 |
電磁閥故障更新。 |
|
感測器無訊號 |
感測器位置偏移,重新調整。 |
|
感測器故障,更換新品。 |

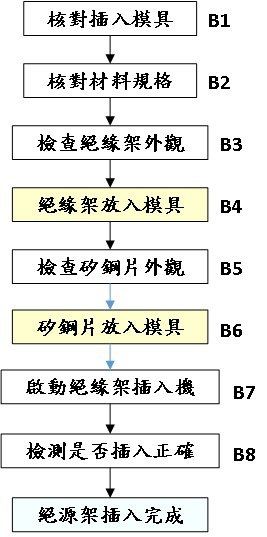

加工操作流程:
項目 |
說明 |
B1 |
核對機台上的模具是否為本次生產所適用之尺寸。 |
B2 |
核對材料(矽鋼片與絕緣架)是否為本次生產所用規格。 |
B3 |
確認絕緣架無破損、缺邊及料頭未除等情況。 |
B4 |
將絕緣架置放於模具上。 |
B5 |
確認矽鋼片無變形、生鏽或沾黏異物。 |
B6 |
將矽鋼片置放於模具上。 |
B7 |
啟動絕緣架插入機,將絕源架插入矽鋼片中。 |
B8 |
檢查絕緣架是否完全壓入矽鋼片中。 |
加工異常處理:
項目 |
可能異常及原因 |
處理辦法 |
B1 |
前批生產未取下 |
更換治具。 |
治具拿錯 |
更換治具。 |
|
B2 |
生產餘料 |
送回庫存。 |
領料錯誤 |
重新領、退料。 |
|
箱體標示與內容料不符 |
倉儲或協力廠商標示錯誤,送回處理。 |
|
B3 |
破損、缺邊 |
射出品質不良,送回協力廠處理。 |
滴頭未摘除 |
射出後處理不確實,請協力廠注意。 |
|
顏色混雜 |
原物料摻雜異物,送回協力廠處理。 |
|
變形 |
受到重壓,注意搬運保管或改善包裝。 |
|
刮傷痕跡 |
模具設計不良,硬抽出造成,需改模具。 |
|
B4 |
無法置入模具 |
模具規格錯誤。 |
絕緣架規格錯誤。 |
||
絕緣架變形。 |
||
模具受損變形。 |
||
公差尺寸控制錯誤。 |
||
B5 |
擺放保管不良 |
注意倉儲溫、濕度及封存。 |
擺放時間太久 |
管控入料及出料時間間隔與順序。 |
|
棉絮布料異物 |
棉質手套使用注意。 |
|
其他異物 |
包裝管理不良,請人員注意。 |
|
變形受損 |
搬運過程撞傷,請小心注意或改良包裝。 |
|
B6 |
無法置入模具 |
模具規格錯誤。 |
矽鋼片規格錯誤。 |
||
矽鋼片變形。 |
||
模具受損變形。 |
||
公差尺寸控制錯誤。 |
||
B7 |
機台未動作 |
檢查機台功能。 |
機台未完全壓入 |
氣壓缸感應器位置偏移。 |
|
治具安裝錯誤,尺寸位置不足。 |
||
異物卡住。 |
||
機台未保壓 |
計時器時間設定太短。 |
|
氣壓缸感應器位置偏移。 |
||
機台開啟空間不足 |
治具安裝錯誤,尺寸位置錯誤。 |
|
B8 |
絕緣架未完全壓入 |
核對機台是否有壓到底。 |
絕緣架被拖出 |
模具太緊,重新模具處理。 |
|
絕緣架受損刮傷 |
模具受損或安裝偏心,重新處理模具。 |
機台平常保養項目:
項次 |
內容 |
方式 |
1 |
移動軸 |
防鏽注意,液狀潤滑油塗佈潤滑,避免髒污。 |
2 |
模具平台 |
防鏽注意,避免髒污。 |
機台例行保養項目:
項次 |
內容 |
方式 |
1 |
氣壓三點組合 |
檢查是否有異物沉澱。 更換新的液壓油。 |
2 |
氣壓缸 |
漏氣檢查,可更換油封。 |
3 |
氣壓管線 |
管線劣化漏氣檢查,可更換新管線。 |
4 |
機架 |
水平重新確認及調整。 |
